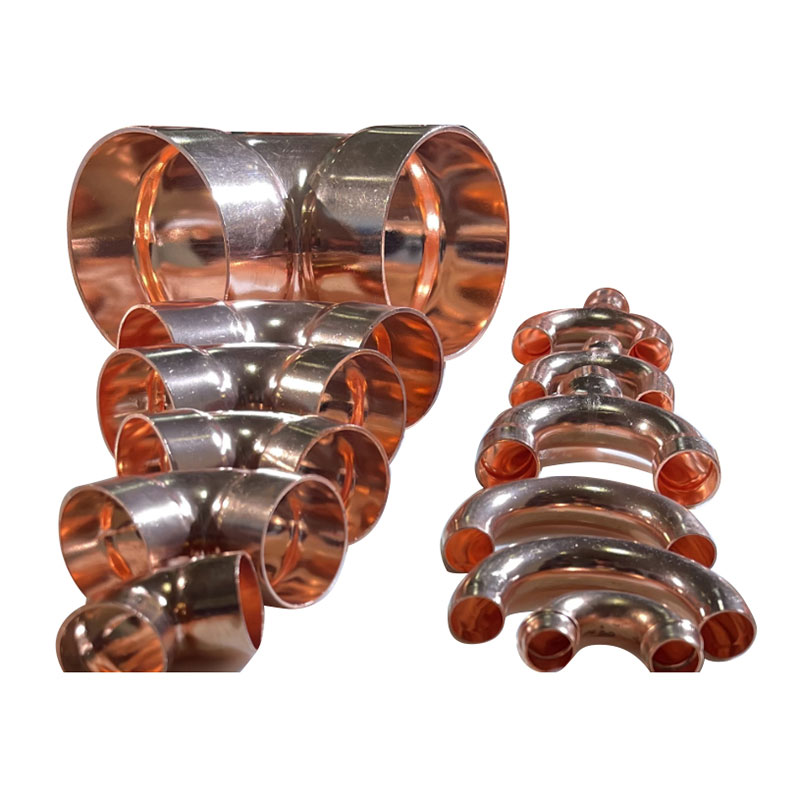

Voit olla varma, että ostat tehtaallamme valmistaman Gangxin Right Angle -kyynärpään. Tämä tuote on valmistettu uusimmalla ympäristönsuojeluteknologialla, korkealla tuotetiheydellä, vahvalla paineenkestävyydellä, ROHS- ja REACH-ympäristönsuojelutestien mukaisesti, kaunis ulkonäkö, kätevä asennuskoko, edistynyt tekniikka;
Oikean kulman kyynärpää on eräänlainen kupariputken liittämiseen käytetty putkikokoonpano, jota käytetään pääasiassa jäähdytys-, ilmastointi-, vedenlämmityksessä ja muissa järjestelmissä 90 asteen oikean kulman ohjaamiseksi putkien välillä. Tällainen kulmakappale on yleensä valmistettu kuparista, sillä on hyvä lämmönjohtavuus ja korroosionkestävyys, sopii putkijärjestelmiin, joissa on taipumista tai kääntymistä usein. kuparisella 90°:n kyynärpäällä on laaja valikoima sovelluksia, mukaan lukien, mutta ei rajoittuen, ilmastointi-, jäähdytys- tai kuparivesiputkiliitännät. sen suunnittelu ja valmistus tiettyjen kansallisten ja kansainvälisten standardien mukaisesti, kuten amerikkalainen standardi ASME B16.22, eurooppalainen standardi EN1254-1, brittiläinen standardi BS864 ja australialainen standardi AS364, tuotteiden turvallisuuden ja vaihdettavuuden varmistamiseksi. Lisäksi Right Angle -kyynärpää on edistynyt valmistusteknologiassa. on uusi ekstruusiomuovaustekniikka sen tiheyden lisäämiseksi. Puristuslujuustesti osoittaa, että kupariputkiliitoksen paine on jopa 32 Mpa, on erittäin turvallista käyttää perinteisissä paineputkissa. Nämä kulmakappaleet eivät sovellu vain kupariputken suoraan liittämiseen, vaan sopivat myös liitoksen vähentämiseen, ovat liitäntä eri halkaisijoiden kupariputkien välillä, saatavilla useissa eri eritelmissä ja tyypeissä erilaisiin käyttötarpeisiin. Koska kuparilla on hyvä sähkön- ja lämmönjohtavuus, Right Angle -kyynärpäällä on tietty käyttökohde myös sähkö- ja elektroniikkaalalla osana piiriliitäntää.
|
Malli |
KOKO |
A(F) |
B |
T |
X |
HUOMAUTUS |
|
(mm) |
||||||
|
GX-W-01 |
9.52 |
9,52+0,15 |
9,0+1,0 |
0.80 |
12.8 |
|
|
GX-W-02 |
12.70 |
12,77+0,15 |
9,0+1,0 |
0.80 |
14.4 |
|
|
GX-W-03 |
15.88 |
15,95+0,15 |
11,0+1,0 |
0.90 |
15.9 |
|
|
GX-W-04 |
19.05 |
19.12+0.15 |
15+1,0 |
0.90 |
17.5 |
|
|
GX-W-05 |
22.20 |
22,32+0,15 |
15+1,0 |
0.90 |
19.1 |
|
|
GX-W-06 |
25.40 |
25,49+0,15 |
15+1,0 |
1.09 |
20.7 |
|
|
GX-W-07 |
28.60 |
28,72+0,15 |
20+1,0 |
1.09 |
22.3 |
|
|
GX-W-08 |
31.75 |
31,84+0,15 |
25+1,5 |
1.09 |
23.9 |
|
|
GX-W-09 |
35.00 |
35,1+0,15 |
12,0+1,5 |
1.09 |
25.5 |
|
|
GX-W-10 |
38.10 |
38,22+0,15 |
12,0+1,5 |
1.09 |
27.1 |
|
|
GX-W-11 |
41.30 |
41,4+0,15 |
12,0+1,5 |
1.09 |
28.7 |
|
|
GX-W-12 |
42.00 |
42,1+0,15 |
12,0+1,5 |
1.09 |
29.0 |
|
|
GX-W-13 |
50.80 |
50,92+0,15 |
12,0+1,5 |
1.09 |
33.4 |
|
|
GX-W-14 |
54.00 |
54,1+0,15 |
12,0+1,5 |
1.09 |
35.0 |
|
|
GX-W-15 |
63.50 |
63,65+0,15 |
12,0+1,5 |
1.09 |
39.8 |
|
|
GX-W-16 |
66.70 |
66,85+0,15 |
12,0+1,5 |
1.09 |
41.4 |
|
|
GX-W-17 |
76.20 |
76,45+0,15 |
15,0+2,0 |
1.47 |
46.1 |
|
|
GX-W-18 |
79.40 |
79,52+0,15 |
15,0+2,0 |
1.47 |
47.7 |
|
|
GX-W-19 |
101.60 |
101,85+0,15 |
15,0+2,0 |
1.47 |
58.8 |
|
|
GX-W-20 |
105.00 |
105,25+0,15 |
15,0+2,0 |
1.47 |
60.5 |
|
|
GX-W-21 |
127.00 |
127,25+0,15 |
15,0+2,0 |
2.00 |
71.5 |
|
|
GX-W-22 |
152.40 |
152,65+0,15 |
20,0+2,0 |
2.50 |
84.2 |
